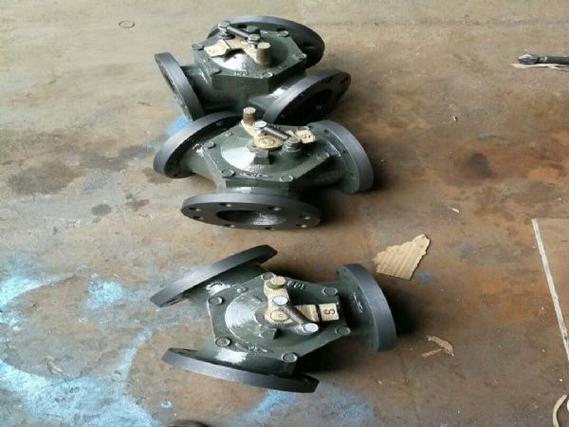

船用铸铁Y型三通换向排污阀 功能、结构与选型指南

在船舶复杂的管路系统中，排污与换向控制是保障航行安全与设备正常运行的关键环节。船用三通排污阀、铸铁Y型三通换向阀及各类排污阀的组合应用，能够有效解决舱底水、压载水、燃油及滑油系统的介质排放与流向切换问题。本文将围绕船用铸铁Y型三通换向排污阀的类型、工作原理、特点及选型要点展开介绍。

一、船用排污阀与三通换向阀概述

船用排污阀专为船舶恶劣工况设计，用于排放舱底积水、污油、泥渣等杂质，要求具备耐腐蚀、耐冲击和可靠密封的特性。常见的船用排污阀包括截止阀、闸阀、球阀和蝶阀等。而三通换向阀则用于改变介质流向，可将一路进口分流至两路出口，或将两路进口汇合至一路出口。

将三通换向功能与排污功能结合，便形成了“船用三通排污阀”或“Y型三通换向排污阀”。这类阀门多采用铸铁材质，兼顾强度与经济性，广泛应用于船舶压载系统、舱底水系统、消防系统及货油系统。

二、Y型三通换向阀的结构与工作原理

Y型三通换向阀因其流道呈“Y”字形而得名。与传统的T型三通阀相比，Y型流道更为流畅，介质流动阻力小，不易积存污物，特别适合含颗粒或纤维的排污场合。

1. 结构组成

• 阀体：采用铸铁（如HT200、HT250）铸造，内外表面经防腐处理，流道呈Y型，三端分别为进口、出口A和出口B。
• 阀芯/阀瓣：常见形式有球芯、旋塞或阀盘，通过旋转或升降实现流路切换。
• 阀杆与密封：阀杆带动阀芯运动，填料密封或O型圈密封防止外漏。
• 操作机构：可配手柄、手轮、气动/液动执行器，满足遥控或自动化需求。

2. 工作原理

当操作机构驱动阀芯旋转或移动时，可改变阀内通道的连接方式：

• 状态一：进口→出口A（出口B关闭），用于向A路排污；
• 状态二：进口→出口B（出口A关闭），用于向B路排污；
• 状态三（部分阀门支持）：进口同时连通A和B，实现分流。

由于其Y型流道设计，介质在切换过程中不易产生涡流和滞流，排污效果显著。

三、船用铸铁Y型三通换向排污阀的特点

1. 耐腐蚀与耐磨性：铸铁阀体经环氧树脂涂装或内衬处理，适应海水、污水环境；密封面可采用铜合金或不锈钢，提高耐磨性。
2. 流阻小，排污彻底：Y型流道减少死角，颗粒杂质不易沉积，尤其适合含泥砂、锈渣的舱底水排放。
3. 操作灵活，密封可靠：可采用软密封或金属硬密封，达到零泄漏或微泄漏等级。
4. 安装空间小：三通结构一台阀门替代两台二通阀，简化管路布局。
5. 成本经济：铸铁材质成本低于不锈钢或青铜，便于维修更换。

四、典型应用场景

• 舱底水系统：用于抽排舱底含油污水，通过三通换向阀切换至油水分离器或直接排舷外（需符合环保要求）。
• 压载水系统：控制压载舱的注入与排出，换向阀切换不同压载舱。
• 消防系统：将消防泵出口切换至不同消防管路或用于排残水。
• 货油与燃油系统：用于扫舱、排污及管路切换。

五、选型与安装注意事项

选型要点

1. 介质特性：明确介质是海水、淡水、污油还是化学品，以确定阀体材质和密封材料。铸铁适用于一般污水，含强腐蚀介质时需选不锈钢或衬胶阀门。
2. 压力与温度：根据系统设计压力（常用0.6~1.6MPa）和温度（-10~120℃）选择相应压力等级。
3. 通径与流量：根据管路直径和流量要求选择DN15~DN300等规格，保证流速合理。
4. 操作方式：手动、气动或电动，依据自动化程度和遥控需求选定。
5. 连接形式：法兰、螺纹或焊接，需与船上管路匹配。
### 安装与维护

• 安装时注意阀体流向箭头，确保排污方向正确。
• 定期检查密封件磨损情况，及时更换填料或O型圈。
• 操作时避免用力过猛，防止阀芯卡阻。
• 长期停用应排空内部介质，防止锈蚀。

六、

船用铸铁Y型三通换向排污阀以其结构紧凑、流阻小、排污高效的特点，成为船舶管路系统不可或缺的元件。正确选型、合理安装与定期维护，不仅能延长阀门使用寿命，更能保障船舶排污与换向操作的可靠性与安全性。随着船舶自动化与环保要求的提高，未来此类阀门将向更智能、更耐腐蚀的方向发展。
